Аварийная связь на маршруте в Хибинах

Аварийная КВ связь на маршруте, актуальна сквозь время. Зная скепсис официального туристского сообщества к средствам КВ связи на маршруте, якобы лишний вес / груз, стоит назвать описанный в статье опыт как "Килограмм безопасности".

Описание условий района, средств связи и безопасности.

Район действий: горный массив Хибины (Мурманская область) Группа: детская спортивная группа из 11 детей от 10 до 16 лет и двух взрослых инструкторов, выполняющая маршрут 3 степени сложности, протяженностью 90 км с прохождением перевалов высотой от 850 метров (Чорргор) до 1140 метров (Академический, Кукисвумчорр). Длительность маршрута: 7 дней. Состояние связи: на момент подготовки похода достоверной информации о покрытии территории сотовой связью нет. Регистрационный номер группы в МЧС: 758 Сотовая связь: Фактически сотовая связь нескольких операторов была лишь в первый день маршрута, далее в предпоследний лишь на плато вершины Кукисвумчорр. В последний день в районе озера Малый Вудъявр на месте стоянки группы связь неудовлетворительная. Спутниковая связь: спутниковые телефоны не рассматривались по причине дороговизны оборудования и тарифа, зависимости от оператора в условиях санкций (отечественных гражданских средств спутниковой связи нет). В рамках экспедиции была цель изучения возможностей именно КВ связи для сопровождения группы на маршруте. GPS: на всем маршруте был уверенный прием спутников на смартфоне Huawei nova 12 SE и приложения AlpineQuest, а также на навигаторе Garmin foretrex 401 (последний определял положение координат, но давал ошибку километража при записи общего трека). УКВ связь: для оперативного общения участников группы при прохождении маршрута и на перевалах, сложных участках использовались рации Аргут А-74, DMR (частота 145 Мгц) 3 штуки. В группе два участника с категориями радиолюбителей (UB3FDU и R3BIM). Радиостанция Baofeng UV-5R 5w для сканирования частот и связи с иными группами туристов в районе, 1 штука. КВ связь: радиостанция «Экспедиция» от компании «Радиал». Мощность 5W. Частота 3775 LSB. Также приложение «HFpager NG». Позывной руководителя группы UB3FDU (номер КВ пейджера «1329»). Длина антенн ½ длины волны (два куска провода по 20 метров).

Подготовка журнала сеансов связи. В рамках подготовки похода в обязательном порядке должны прорабатываться пути эвакуации, средства связи и частоты на случай ЧП. Данную информацию запрашивает МЧС при регистрации маршрута, что является обязательной процедурой. Порядок прохождения регистрации маршрута указан в информационной сноске . Только что указывают туристы, если КВ связь массово забыта и не используется, а спутниковая связь является роскошью и не стабильна? Фактом остается, что большинство туристов вообще не регистрируются при выходе на маршрут, в том числе по причине отсутствия знаний, оборудования, опыта. Фактом является, что МЧС не имеет возможности узнать информацию о состоянии группы, её передвижении согласно графика маршрута, как и о необходимости оказания помощи или эвакуации, до момента выхода группы на связь в период совершения маршрута если появится сотовая связь (обычно вершины гор, перевалы), или уже по окончании маршрута. Если группа не вышла на связь в указанное при регистрации день / время, начинаются поисковые мероприятия. Средняя продолжительность туристского маршрута 7 дней (3 степень, 1 категория) и в рамках этого интервала, действуя в зоне отсутствия связи, группа остается без возможности вызова помощи. Рассчитывая только на себя в деле эвакуации пострадавшего. А если травма серьезная и пострадавший не один? Группа обречена. В рамках подготовки маршрута нами был направлен запрос в профессиональное сообщество радиолюбителей на сопровождение группы согласно согласованных сеансов связи. Мало чтобы радиолюбители откликнулись, они должны находиться на необходимом для связи расстоянии. Так как наша группа пешеходная, мы ограничены мощностью оборудования. Но и 5W достаточно, чтобы установить контакт с корреспондентом на удалении от 200 до 400 км. Нам идеально подходило расположение Антона R1NBC из города Костомукша в Карелии. Расстояние по прямой от района действия группы (Хибины) до г. Костомукша – 377 км. Связь зенитная. Второй корреспондент – Евгений, UA3AHM, близ города Углич Ярославской области, расстояние 1148 км. В данном случае Евгений использовал станцию мощностью 100W и в районе 22:30 – 23:00 мы принимали переговоры Евгения и Антона, но передать голосом информацию Евгению наша мощность в 5W не позволяла. Евгению передавал информацию Антон, использовавший более мощную станцию и являющийся неким ретранслятором между нами и Евгением. При этом наш 5W сигнал КВ пейджера частично принимал и Евгений в районе 23:00. Но о функционале и опыта КВ пейджера отдельно ниже. Был расчет на сопровождение группы и со стороны Кировска, что находится в непосредственной близости к району действия группы и мы могли бы использовать поверхностную связь при длине волны 80 метров и структуре горного массива Хибин, а также низкой растительности. Но сыграл человеческий фактор и данный сценарий мы не смогли отработать. Интересен опыт сопровождения группы именно со стороны R1NBC, на этом и сделаем акцент.

Состав группы радистов на маршруте. В туристской группе каждый участник имеет должность и обязанность. Курирование радио приема/передачи и обслуживания оборудования было возложено на Бухарина Александра (15 лет) и Суханова Александра (13 лет). Ребята занимаются радиоэлектроникой, имеют азы сборки электронных схем и пайки. Именно в обязанности ребят под присмотром руководителя группы Рябухина Артёма Олеговича UB3FDU, входила установка антенн, контроль питания и исправности и сохранности оборудования в условиях маршрута, постоянных бродов и перевалов. В рамках ремонтного набора группа имела портативный паяльник TS101 и питание к нему на базе LiPo (2S-8V, 6S-22,2V и понижающие платы-преобразователи для зарядки смартфонов и иной электроники). Элементы питания и паяльник необходимы были для обеспечения еще одной задачи на маршруте – отработки применения FPV БПЛА 10” для доставки важных грузов при ПСР (поисково-спасательные работы), а также для разведки местности. И оборудование для пайки пригодилось, об этом далее в разделе о трудностях и проблемах.

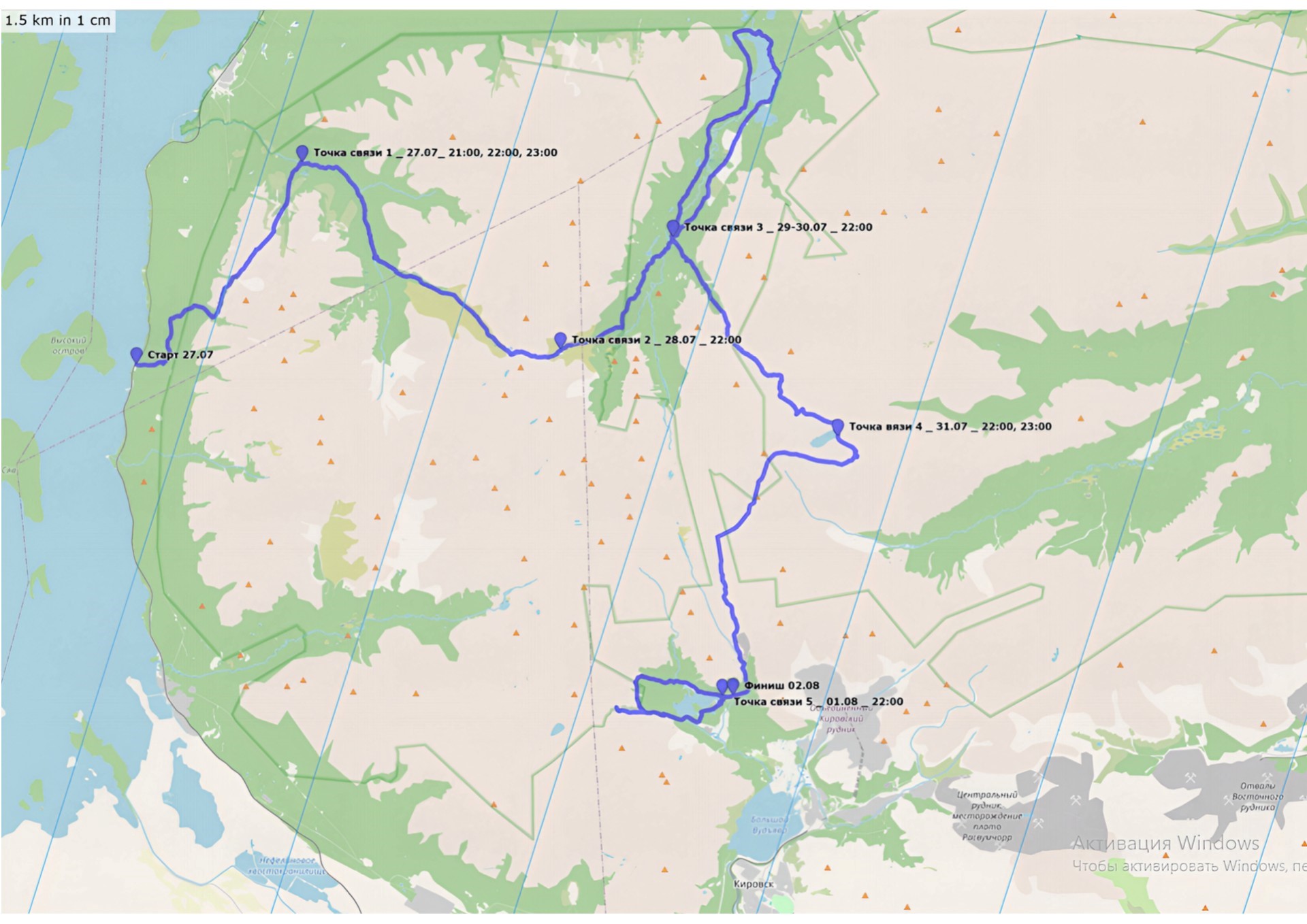

Изображение 2. «Маршрут группы и точки связи с привязкой к дате и времени»

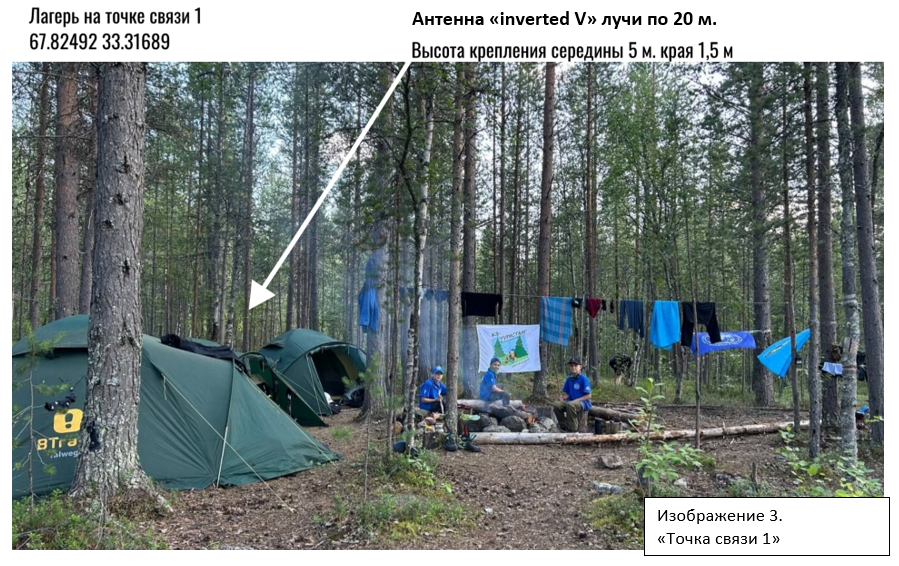

Организация связи по дням. День 1. Точка связи 1 была на берегу реки в 3,8 км от ж/д станции Имантра по руслу реки Гольцовка вверх по течению, что обеспечивало от вышки, расположенной у ж/д станции, устойчивую сотовую связь. Это позволило провести пробный сеанс связи, устранить неполадки и выявить более удачное время прохождения. Погода ясная, без дождя. Ниже фото с места лагеря и данными по антенне.

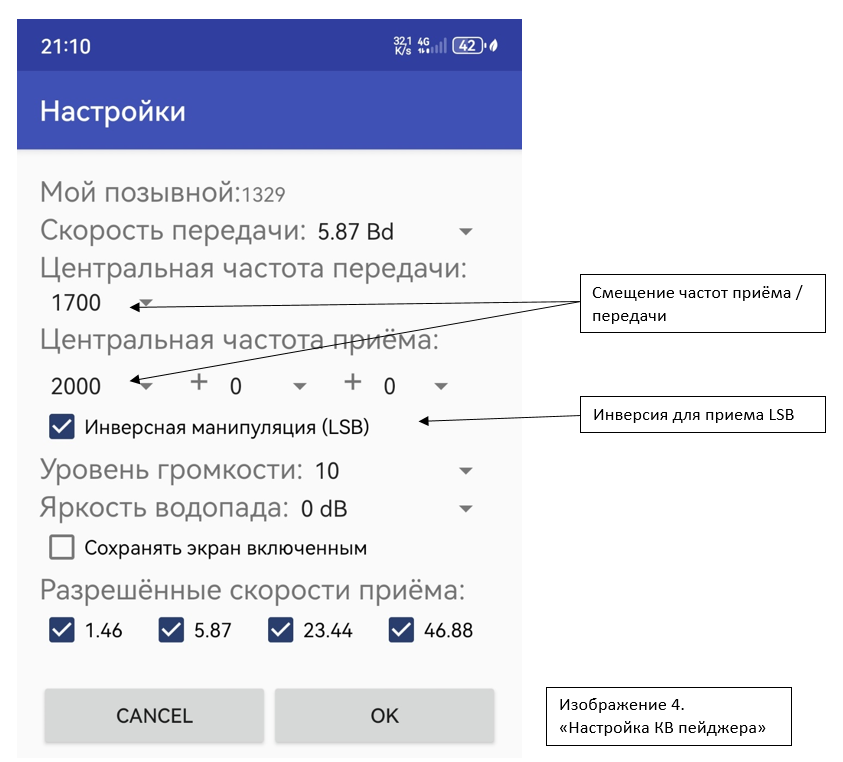

Первый сеанс прошел в 21:00 с Антоном R1NBC. На протяжении всех сеансов связи на частоте 3775 LSB, о которой мы договорились, был помехи от иностранных корреспондентов, что существенно влияло на разборчивость приёма информации. Поэтому ставка делалась на общение по средствам KB пейджера - специального ПО на смартфоне, способного переводить набранный текст в цифровой тон для дальнейшей передачи в эфир по средствам микрофона КВ радиостанции. И также способное в обратном порядке принимать тон из радиоэфира и переводить в текст, выводя на экран смартфона. Оператор при этом не нужен, главное включенная радиостанция и приложение пейджера. Для улучшения приёма / передачи тона используется гарнитура / провод «typeC – mini jaсk». Требуется небольшая настройка приложения КВ пейджера для согласования приема/передачи сигнала под LSB, а также смещение частоты в случае помех от внешних корреспондентов. Что нами и было проведено.

В 21:30 связь была плохая. Голос не проходил совсем, тон КВ пейджера проходил, но с ошибками при передаче от нас (мощность, горизонт ионосферы). Договоренность смещения эфира на 22:00. В 22:00 четкая передача тонов по КВ в обе стороны при общении с R1NBC (Костомукша). Голосом принимаю четко 5/7. Мое присутствие слышно, разбор отдельных слов. Договоренность сместить время на 23:00. 23:00 четкая передача голосов UB3FDU (мощность 5W) – R1NBC (мощность 40W). Нами сигнал принимается 5/9, от нас 4/7. Доложили о пройденном пути, состоянии группы, запросили и приняли информацию по прогнозу погоды в районе Имантры на следующий ходовой день. Для соблюдения режима отдыха / бодрствования в спортивном походе и восстановления группы принято решение зафиксировать ежедневный эфир в 22:00.

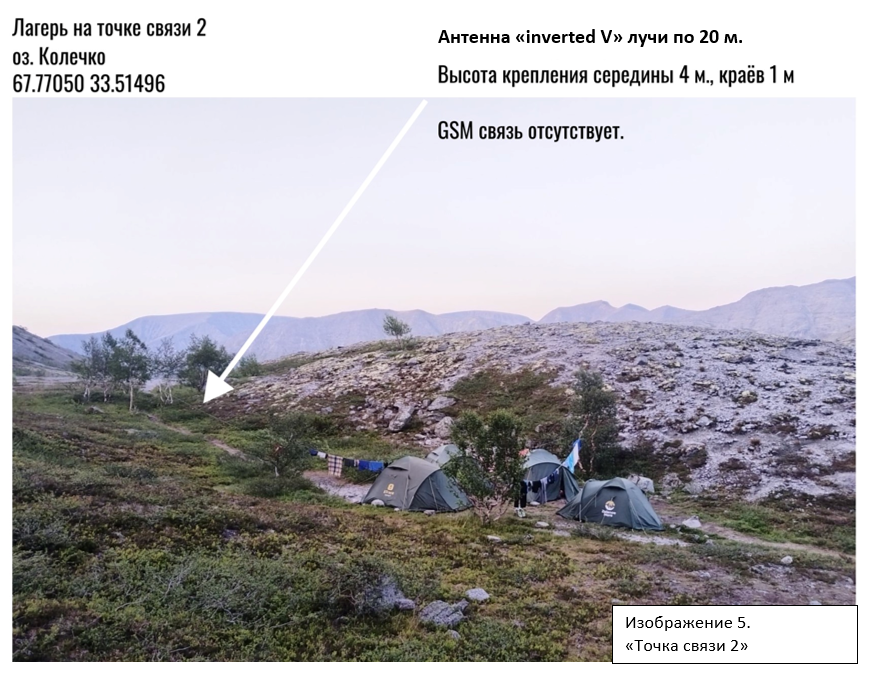

День 2. Точка связи 2 на берегу озера Колечко за перевалом Чорргор. Последние сигналы сотовых вышек на вершине перевала (высота 850 метров), за ним сотовая связь отсутствует. В соответствии с высотой присутствует зона редкого криволесья, где самое высокое дерево – береза Черепанова высотой до 5 метров. Используем березу как точку крепления антенны. Погода ясная без дождя.

22:00 сеанс по КВ пейджеру с R1NBC уверенный в две стороны. Доклад о маршруте, состоянии группы, прогнозе погоды. 22:15 общение голосом. Мы принимаем 5/8. Антон в этот день выходит на связь с мобильной радиостанции Discovery tx500 и антенна СW8050Р, мощность 8W из карьера под Костомукшей. Нас принимают 4/7, требуется уточнение некоторых слов и сниженный темп речи.

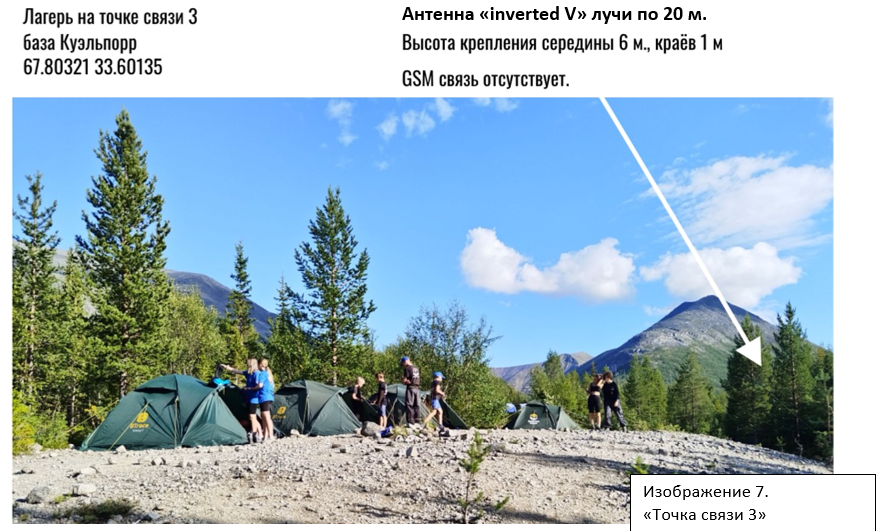

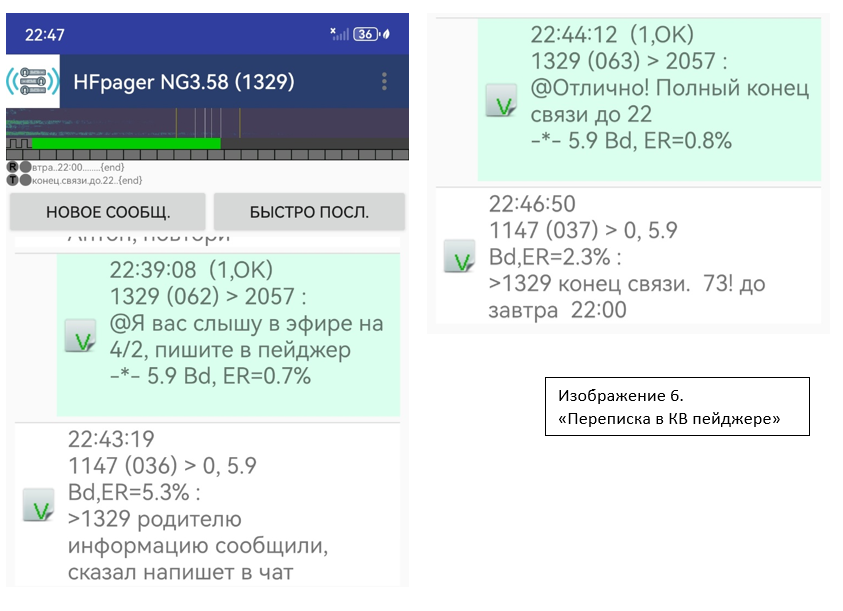

День 3. Точка связи 3 - лагерь близ КСС Куэльпорр (удаление от нее 350 метров). На базе есть мощный дизельный генератор, что сразу сказалось на помехах. Тем не менее в 22:00 провели сеанс по КВ пейджеру с R1NBC уверенный в две стороны. Из-за генератора голосом общение не удалось. Мы слышали 4/7 с прерыванием голоса. От нас слышали присутствие. Активный и мощный сигнал принимали на той же волне от скандинавов. Факт связи есть. Провели эксперимент с передачей сообщения для родителей участников детской группы. Антон принял доклад о состоянии группы и номер телефона родителя. Связался с родителем по сотовой связи. Родитель сообщил информацию о группе в TG-канал, где присутствуют все родители участников маршрута. По факту передачи информации, R1NBC по средствам КВ пейджера сообщил об общении с родителями. Так был отработан сценарий передачи любой информации с маршрута на «большую землю». В том числе этот сценарий сработает для промежуточного контрольного звонка оперативному дежурному МЧС в районе действия группы для доклада о состоянии группы и статусе движения по маршруту.

Более того, такой пример может быть образцом работы МЧС для отслеживания движения групп при постоянно включенном КВ пейджере и приемнике на определенной общей частоте района. Тогда любая группа, направляя сигнал на данной частоте, смогла бы уведомлять о статусе группы дежурного МЧС не учитывая покрытие сотовой связью. МЧС бы обладала свежей информацией о группе, не ожидая до выхода группы на связь по окончании маршрута.

День 4. Проблемы с питанием радиостанции. Точка связи была прежняя, в 22:00 при выходе на связь питание радиостанции пропало. Группа допустила ошибку, не обратив внимание на мигающую лампочку питания, перепутав с мерцанием лампы помех, которые производил генератор КСС Куэльпорр. В этот день решили не искать выход из ситуации и сеанса связи не было. В любом случае, блок питания от радиостанции большой и нет возможности нести его для зарядки радиостанции. Хотя, как раз в эти дни у группы был доступ к зарядке от генератора. Но данная ситуация была полезна для чистоты эксперимента при более длительном маршруте и отсутствии точек с электричеством.

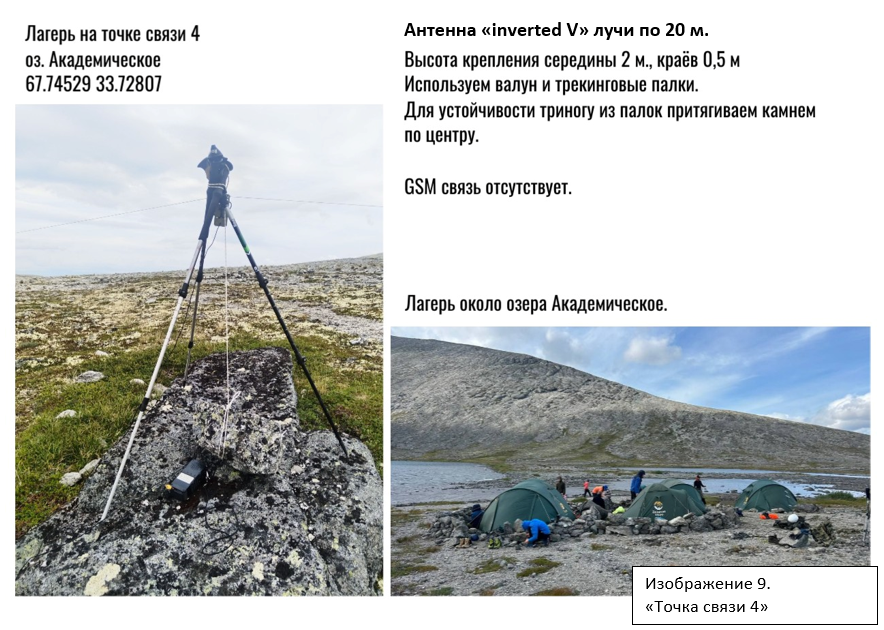

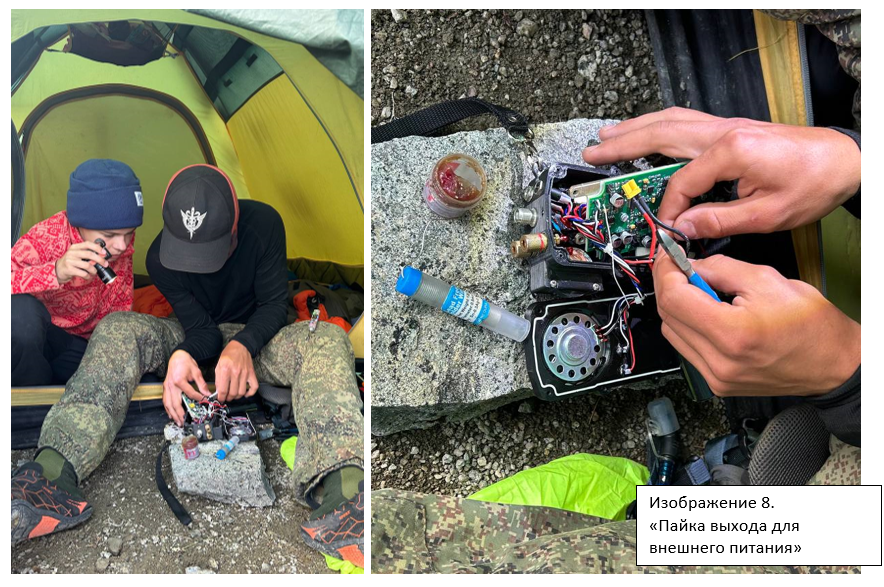

День 5. Точка связи 4 - лагерь на берегу озера Академическое. Для выхода на связь необходимо было принять решение по питанию радиостанции. Пригодился набор для пайки. В походных условиях была разобрана радиостанция и припаян разъем XT60, используемый для LiPo батарей, применяемых группой на маршруте, для подключения внешнего источника питаний на 8,4V (две последовательно спаянные батареи по 3,7-4,2V). Проблема с питание была решена, но с оговоркой, так как радиостанция питается от 14V, обеспечивая 5W. А при падении напряжения упала и мощность. Индикатор напряжения радиостанции мигал, но связь была восстановлена.

Ребусом было и сооружение антенны на открытом пространстве высокогорного озера. Решено было установить трекинговые палки на высоком камне. Для устойчивости под треугольной башней из палок был подвешен груз, прижимавший конструкцию. В стороны были растянуты антенны. Погода была дождливая, порывы ветра до 16 м/с, но провод не задевал ничего, конструкция устойчива.

22:00 выход на связь. Отчетливо, 5/8 слышали разговор R1NBC и UA3AHM, но нас не слышно из-за слабого напряжения радиостанции. Зато принимал/передавал КВ пейджер. Отрывками наше сообщение принимал Евгений из Углича и полноценно принимал Антон из Костомукши. Отработали сценарий, когда мы принимаем информацию от R1NBC голосом, а передаем ему тоном. Доклад о состоянии группы, координаты, пройденном маршруте и запрос прогноза погоды. На ночь ставим внешний аккумулятор на зарядку от более мощного 6S LiPo.

День 6. Точка связи 5 близ озера Малый Вудьявр. Специфика в том, что рядом находится Кировск с рудниками и производственными мощностями апатит-нефелиновых обогатительных фабрик (АНОФ), что давало помехи. В 22:00 уже стандартная связь. Нас R1NBC принимал голосом, 4/6, мы его принимали 5/9. Тон КВ пейджера уверенный, сообщения без ошибок. Это был крайний на маршруте сеанс связи.

Заключение и обоснование актуальности. Таким образом благодаря КВ станции на частоте 3775 Кгц группа ежедневно была на связи, получала актуальный прогноз погоды и поддержку. Был отработан целый ряд сценариев, включая ремонт станции и работу близ генератора, а также развертывание антенн в условиях тундры. Но всегда связь была, что доказывает универсальность, простоту и важность развития практик аварийной КВ связи среди туристского сообщества. «Килограмм безопасности» - именно столько весит набор КВ радиостанции «Экспедиция», полностью оправдан и весит явно меньше, чем товарищ в носилках, которого придется нести по пути эвакуации, находясь без аварийной связи. Считаем, что Главному управлению МСЧ стоит обратить необходимое внимание на практику использования КВ радиосвязи для мониторинга туристских групп. В свою очередь, развитие культуры коротковолновой радиосвязи среди самих туристов также играет весомую роль в вопросе безопасности. Ведь несколько групп, совершающих поход в одном районе, могут общаться между собой, делиться успехами, неудачами, изменением планов. И, в тоже время, именно туристские группы, находящиеся в одном районе, могут быть первыми, кто придет на помощь. Поверхностные волны обеспечат прохождение на радиус до 30 км на частотах 80-метровой антенны, а это расстояние более одного дневного перехода группы. А зенитная связь с туристскими группами из других районов за сотни километров формирует сплочение туристского сообщества и обеспечивает на маршруте благоприятный психологический фон. Выделить и утвердить определенные частоты и время сеансов для таких групп – дело техники. Было бы верно, если бы Федерация спортивного туризма России, а именно люди, ответственные за маршрутный туризм и развитие безопасности на маршруте и подготовки туристских групп и инструкторского состава, обратили внимание на данные практики и способствовали возрождению и популяризации такого направления, как аварийная коротковолновая радиосвязь. Важно, что для проведения сеансов необходим радиолюбительский позывной, а значит и сдача экзамена на определенную категорию. Соответственно, необходима подготовка и обучение. И здесь невозможно переоценить потенциал вовлечения детей в изучение радиодела, а вместе с тем и развития знаний и прикладных навыков по физике, прикладной радиоэлектронике. Такой маршрутный туризм, как мы видим из практики, описанной в статье, способствует формированию инженерного склада ума и желания детей развиваться в направлении профессий необходимых России в условиях современных вызовов.
